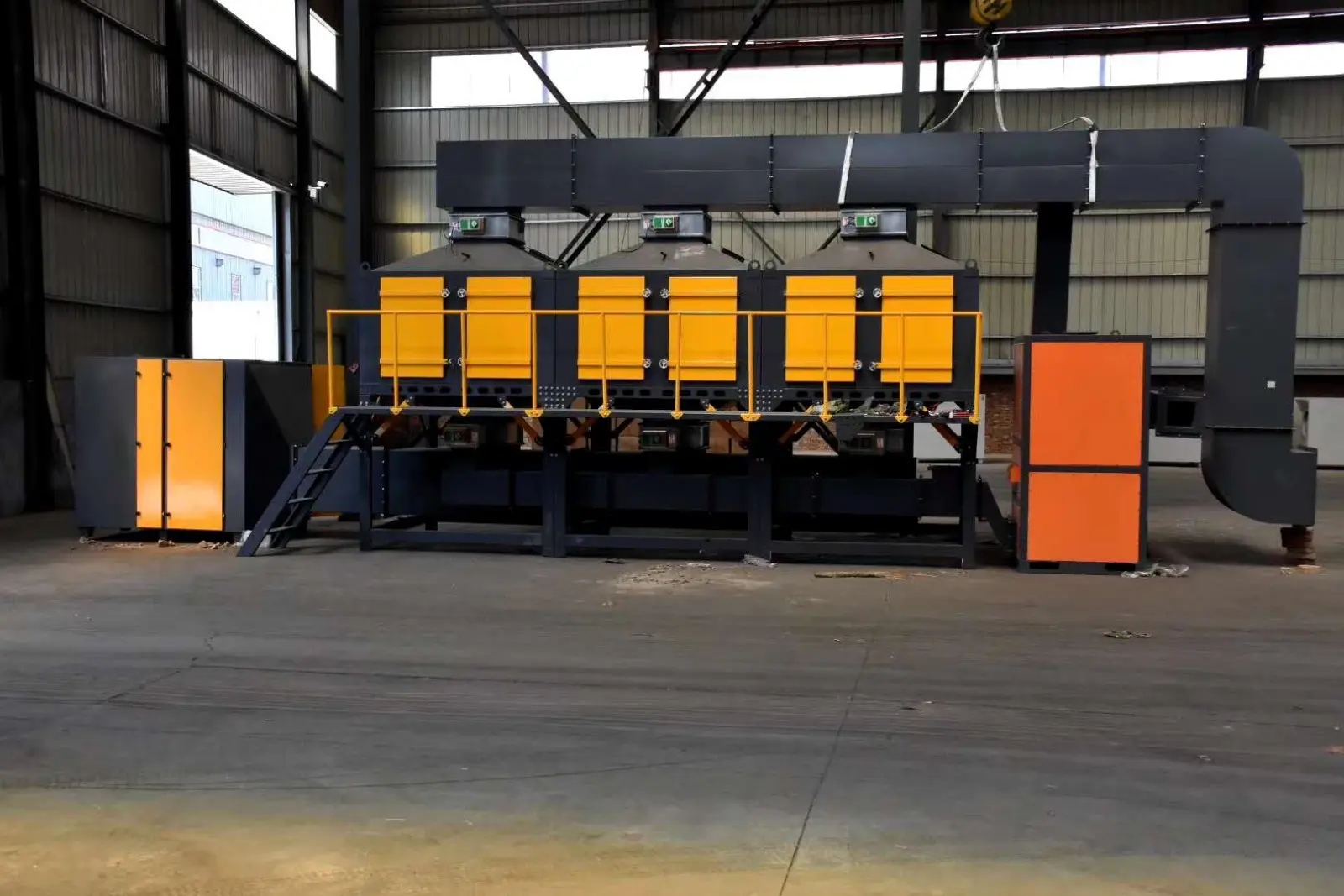

催化燃燒設備工作原理

活性炭吸附段：經過預處理后的廢氣進入活性炭吸附箱，氣體進入吸附箱后，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風管接入下一級處理設備。

脫附氣體流程：當吸附床吸附飽和后，可啟動脫附風機對該吸附床脫附，脫附氣體首先經過催化床中的換熱器，然后進入催化床中的預熱器，在紅外熱器的作用下，使氣體溫度提高到?300℃左右，再通過催化劑，有機物質在催化劑的作用下燃燒，被分解為?CO?2和?H?2O，同時放出大量的熱，氣體溫度進一部提高，該高溫氣體再次通過換熱器，與進來的冷風換熱，回收一部分熱量。從換熱器出來的氣體分兩部分：一部分直接進入下一級處理設備；另一部分進入吸附床對活性炭進行脫附。當脫附溫度過高時可啟動補冷風機進行補冷，使脫附氣體溫度穩定在一個合適的范圍內。

催化燃燒設備是根據吸附（效率高）和催化燃燒（節能）兩個基本原理設計，采用雙氣路連續工作，一個催化燃燒室，幾個活性炭吸附床交替使用。先將有機廢氣用活性炭吸附濃縮，當快達到飽和時活性炭停止吸附，然后用熱氣流將有機廢氣從活性炭上脫附下來使活性炭可以再利用；脫附下來的有機物已被濃縮（濃度較原來提高幾十倍）并送往催化燃燒室進行催化氧化反應，使廢氣生成二氧化碳及水蒸氣排出。催化燃燒反應是放熱反應，放出的熱量被回收利用，催化燃燒室可維持自燃，不用外加熱，整個廢氣處理過程幾乎只消耗風機的功率，所以比較節能。催化燃燒產生的熱尾氣一部分排入大氣，大部分被回收利用送往活性炭吸附床，用于活性炭脫附再生的熱量供給。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生后的活性炭可進行下次吸附，可以達到重復利用的目的。

有機廢氣先通過干式過濾，將廢氣中顆粒狀污染物截留去除，然后進入吸附床進行吸附，利用蜂窩狀活性炭將有機溶劑吸附在活性炭表面，處理后的潔凈氣體經過風機、煙囪高空排放。活性炭經過吸附運行一段時間后達到飽和，啟動系統的脫附催化燃燒過程，通過熱氣流將原來已經吸附在活性炭表面的有機溶劑脫附出來，并經過催化燃燒反應轉化成二氧化碳和水蒸氣等無害物質，并放出熱量，反應產生的熱量經過熱交換部分回用到脫附熱氣流中，當脫附達到一定程度時釋放熱，使脫附加熱達到平衡，系統在不借助外加熱的情況下完成脫附再生過程。
